MIKROTIK ROUTEROS

Menggunakan Address List dan Filter Aplikasi Layer
Teknik Filtering Jaringan untuk Kontrol Akses yang Efektif
Informasi Penulis
Penulis: Jovian Ekasakta
Guru: Arief Wahyudin
Kelas: XI TJKT 03
Sekolah: Dwija Bhakti 01 Jombang

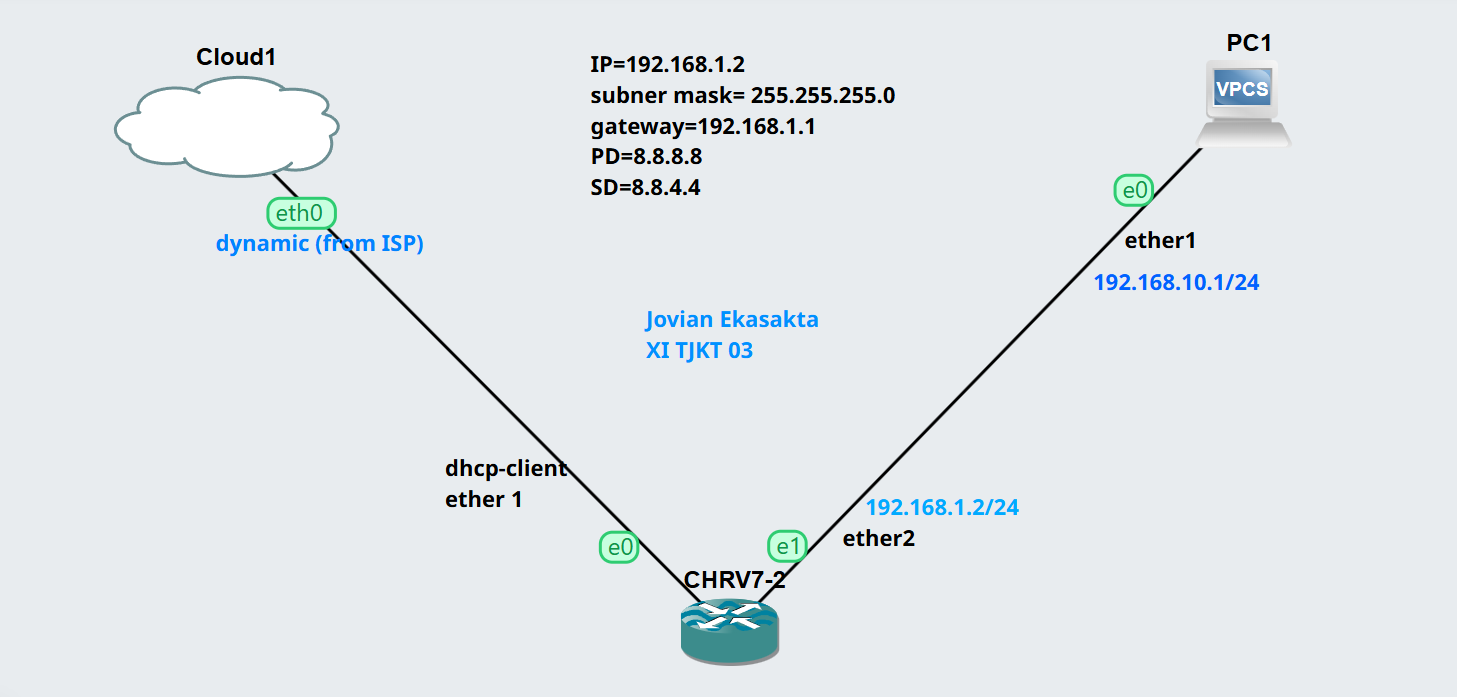

# topologi yang digunakan

SERVICE IP pada MikroTik RouterOS
Tampilan topologi di gns3

1. PENGENALAN ADDRESS LIST DI MIKROTIK

Pengertian Address List

Dari sumber MikroTik Wiki (2024), Address List adalah fitur pada RouterOS yang memungkinkan pengelompokan alamat IP ke dalam daftar yang dapat diberi nama untuk digunakan sebagai referensi dalam konfigurasi firewall. Daftar alamat ini menyediakan cara yang efisien untuk mengelola kelompok alamat IP dalam jumlah besar tanpa perlu mendefinisikannya secara berulang dalam aturan firewall.

Dari sumber NetworkLessons (2023), Address List berfungsi sebagai wadah untuk kumpulan alamat IP atau rentang alamat IP yang dapat diterapkan dalam berbagai fitur MikroTik, terutama dalam konfigurasi firewall filter dan NAT. Penggunaan Address List menjadikan konfigurasi firewall lebih terstruktur, mudah dikelola, dan meningkatkan efisiensi router terutama saat menangani banyak aturan firewall.

Address List MikroTik dapat berisi alamat IP tunggal (192.168.1.10), rentang alamat dengan notasi CIDR (192.168.1.0/24), atau rentang alamat menggunakan tanda hubung (192.168.1.10-192.168.1.20). Alamat-alamat ini dapat ditambahkan secara manual atau dinamis melalui aturan firewall dengan opsi add-dst-to-address-list atau add-src-to-address-list.

Manfaat Penggunaan Address List

Dari sumber MikroTik Documentation (2024), penggunaan Address List menawarkan beberapa keuntungan signifikan dalam manajemen jaringan, di antaranya:

Dari sumber RouterOS Best Practices (2023), Address List menjadi komponen penting dalam strategi keamanan jaringan karena memungkinkan administrator mengimplementasikan kebijakan kontrol akses berdasarkan sumber atau tujuan alamat IP dengan lebih fleksibel. Ini sangat bermanfaat untuk memblokir serangan DDoS, membatasi akses ke sumber daya tertentu, atau memprioritaskan traffic dari klien tertentu.

# Struktur dasar alamat yang dapat ditambahkan ke Address List
IP Tunggal: 192.168.1.10
Subnet dengan CIDR: 192.168.1.0/24
Range IP: 192.168.1.10-192.168.1.20

Dari 3 pendapat tersebut dapat disimpulkan bahwa Address List di MikroTik adalah fitur powerful yang memungkinkan pengelompokan alamat IP untuk menyederhanakan manajemen firewall, meningkatkan performa router, dan memberikan fleksibilitas dalam implementasi kebijakan keamanan jaringan. Address List dapat digunakan baik secara statis maupun dinamis, dan terintegrasi dengan berbagai fitur RouterOS lainnya.

2. MEMBUAT DAN MENGELOLA ADDRESS LIST

SERVICE IP pada MikroTik RouterOS
Tampilan topologi di gns3

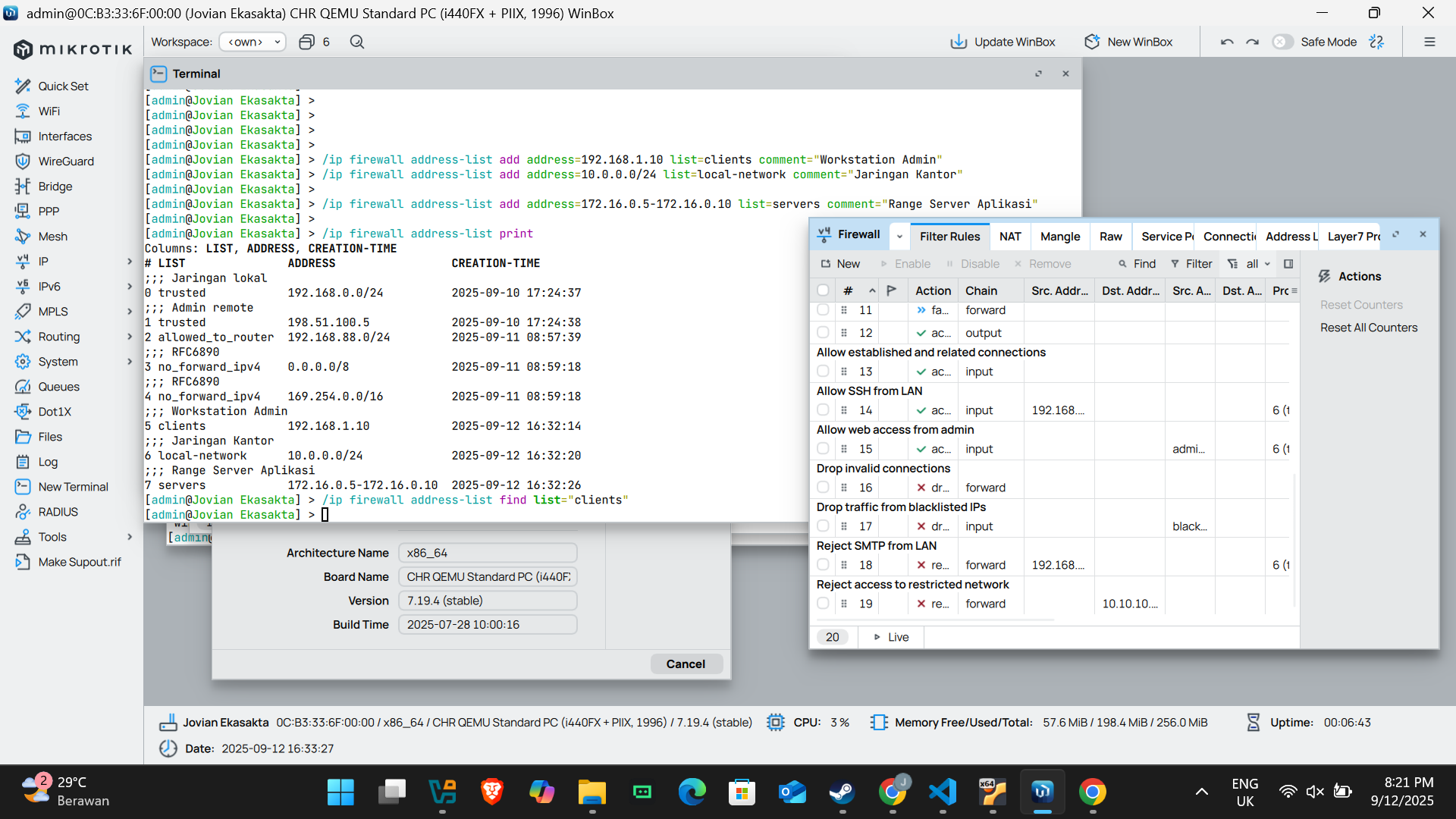

Pembuatan Address List Melalui CLI

Dari sumber MikroTik Wiki (2024), pembuatan Address List dapat dilakukan dengan mudah melalui Command Line Interface (CLI) menggunakan perintah yang terstruktur. Perintah dasar berada di bawah menu /ip firewall address-list dengan beberapa parameter penting seperti address (untuk menentukan alamat IP), list (untuk nama daftar), dan comment (untuk dokumentasi).

# Menambahkan alamat IP tunggal ke Address List
/ip firewall address-list add address=192.168.1.10 list=clients comment="Workstation Admin"
# Menambahkan subnet ke Address List
/ip firewall address-list add address=10.0.0.0/24 list=local-network comment="Jaringan Kantor"
# Menambahkan range alamat ke Address List
/ip firewall address-list add address=172.16.0.5-172.16.0.10 list=servers comment="Range Server Aplikasi"

Dari sumber MikroTik Documentation (2024), penggunaan parameter timeout dalam Address List memungkinkan pembuatan entri yang secara otomatis akan kadaluarsa setelah periode waktu tertentu. Ini sangat berguna untuk kasus-kasus seperti pembatasan akses sementara atau daftar hitam dinamis.

# Menambahkan alamat ke blacklist dengan timeout 1 jam
/ip firewall address-list add address=203.0.113.5 list=blacklist timeout=1h comment="Blokir sementara karena aktivitas mencurigakan"
# Menambahkan alamat ke blacklist dengan timeout 3 hari
/ip firewall address-list add address=198.51.100.23 list=blacklist timeout=3d comment="Blokir akses karena pelanggaran kebijakan"

Mengelola Address List yang Sudah Ada

Dari sumber RouterOS Advanced Techniques (2023), pengelolaan Address List meliputi operasi melihat, mengedit, dan menghapus entri yang sudah ada. Perintah print digunakan untuk melihat semua entri, sementara remove atau set digunakan untuk memodifikasi entri yang ada.

# Melihat semua Address List yang sudah dikonfigurasi
/ip firewall address-list print
Flags: X - disabled, D - dynamic
# LIST ADDRESS TIMEOUT
0 clients 192.168.1.10
1 local-network 10.0.0.0/24
2 servers 172.16.0.5-172.16.0.10
3 D blacklist 203.0.113.5 59m55s
4 D blacklist 198.51.100.23 2d23h55m
# Melihat Address List tertentu dengan filter
/ip firewall address-list print where list="blacklist"
# Menghapus entri tertentu dari Address List (menggunakan nomor)
/ip firewall address-list remove 3
# Mengedit entri Address List (mengubah timeout)
/ip firewall address-list set timeout=12h [find address="198.51.100.23"]

Dari sumber Network Security with MikroTik (2024), penggunaan perintah find dan operator logika bisa sangat membantu untuk mengelola daftar alamat yang besar. Ini memungkinkan administrator untuk mengidentifikasi dan memodifikasi entri tertentu berdasarkan kriteria kompleks.

# Mencari semua entri dalam Address List "clients"
/ip firewall address-list find list="clients"
# Menonaktifkan semua entri dalam Address List "temporary"
/ip firewall address-list disable [find list="temporary"]
# Menghapus semua entri dari Address List "expired-clients"
/ip firewall address-list remove [find list="expired-clients"]
# Mencari dan mengubah comment untuk entri tertentu
/ip firewall address-list set comment="Server Utama" [find address="172.16.0.5" and list="servers"]

Berhati-hatilah saat menghapus entri Address List yang digunakan dalam aturan firewall aktif. Menghapus entri tersebut dapat menyebabkan aturan firewall tidak berfungsi sebagaimana mestinya dan berpotensi membuka celah keamanan. Selalu periksa dependensi sebelum menghapus Address List yang sudah ada.

Dari 3 pendapat tersebut dapat disimpulkan bahwa pembuatan dan pengelolaan Address List di MikroTik dapat dilakukan dengan mudah menggunakan CLI melalui serangkaian perintah yang terstruktur. Fitur timeout memungkinkan pembuatan daftar alamat dinamis, sementara kombinasi perintah print, find, set, dan remove menyediakan fleksibilitas dalam pengelolaan entri yang sudah ada. Penggunaan parameter seperti address, list, timeout, dan comment membantu dalam mengorganisir dan mendokumentasikan Address List dengan lebih baik.

3. FILTER APLIKASI LAYER DI MIKROTIK

SERVICE IP pada MikroTik RouterOS
Tampilan topologi di gns3

Pengertian Layer 7 Protocol

Dari sumber MikroTik Wiki (2024), Layer 7 Protocol adalah fitur filtering MikroTik yang beroperasi pada lapisan aplikasi (lapisan 7) dalam model OSI. Fitur ini memungkinkan router untuk mengidentifikasi dan mengklasifikasikan traffic jaringan berdasarkan pola konten yang mengalir melalui koneksi, bukan hanya berdasarkan port atau alamat IP.

Dari sumber Network Protocol Analysis (2023), fitur Layer 7 Protocol MikroTik menggunakan teknik Deep Packet Inspection (DPI) untuk memeriksa konten paket data dan mengidentifikasi aplikasi atau protokol spesifik berdasarkan pola byte atau string yang terdapat dalam payload paket. Pendekatan ini memungkinkan filtering yang lebih granular dibandingkan dengan filtering berbasis port tradisional.

Layer 7 Protocol dalam MikroTik menggunakan sintaks regular expression (regex) untuk mendefinisikan pola yang akan dicocokkan dengan traffic jaringan. MikroTik menyediakan beberapa pola regex bawaan untuk protokol umum, tetapi administrator juga dapat membuat pola kustom untuk kebutuhan spesifik.

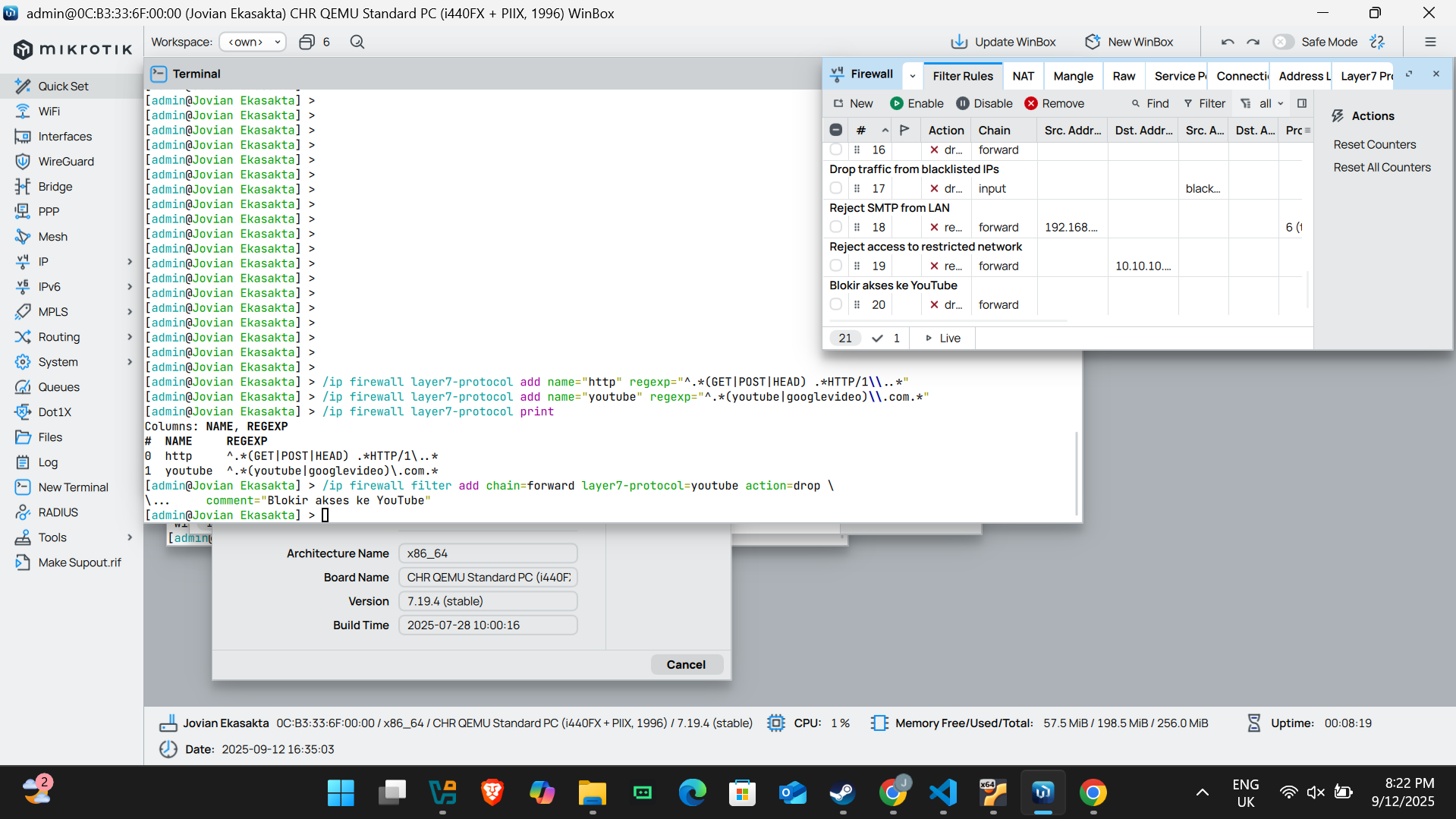

Membuat dan Mengkonfigurasi Layer 7 Protocol

Dari sumber MikroTik Documentation (2024), untuk menggunakan fitur Layer 7 Protocol, administrator perlu terlebih dahulu mendefinisikan pola protokol di bawah menu /ip firewall layer7-protocol sebelum menggunakannya dalam aturan firewall.

# Membuat protokol Layer 7 untuk mendeteksi HTTP
/ip firewall layer7-protocol add name="http" regexp="^.*(GET|POST|HEAD) .*HTTP/1\\..*"
# Membuat protokol Layer 7 untuk mendeteksi YouTube
/ip firewall layer7-protocol add name="youtube" regexp="^.*(youtube|googlevideo)\\.com.*"
# Membuat protokol Layer 7 untuk mendeteksi Facebook
/ip firewall layer7-protocol add name="facebook" regexp="^.*(facebook|fbcdn)\\.com.*"
# Melihat semua Layer 7 protocol yang sudah didefinisikan
/ip firewall layer7-protocol print
# NAME REGEXP COMMENT
0 http ^.*(GET|POST|HEAD) .*HTTP/1\\..*
1 youtube ^.*(youtube|googlevideo)\\.com.*
2 facebook ^.*(facebook|fbcdn)\\.com.*

Dari sumber RouterOS Advanced Firewall (2023), setelah mendefinisikan Layer 7 Protocol, protokol tersebut dapat digunakan dalam aturan firewall filter dengan parameter layer7-protocol. Ini memungkinkan implementasi filtering berbasis aplikasi yang lebih canggih.

# Membuat aturan firewall yang memblokir akses ke YouTube
/ip firewall filter add chain=forward layer7-protocol=youtube action=drop \
comment="Blokir akses ke YouTube"
# Membuat aturan firewall yang membatasi Facebook ke workstation tertentu
/ip firewall filter add chain=forward src-address=!192.168.1.100 \
layer7-protocol=facebook action=drop comment="Hanya izinkan Facebook untuk workstation admin"
# Membuat aturan firewall yang memantau penggunaan HTTP
/ip firewall filter add chain=forward layer7-protocol=http \
action=log log-prefix="HTTP-TRAFFIC:" comment="Log semua traffic HTTP"

Penggunaan Layer 7 Protocol membutuhkan sumber daya CPU yang signifikan karena router harus memeriksa konten paket data. Pada jaringan dengan traffic tinggi, ini dapat menyebabkan penurunan performa router. Gunakan fitur ini dengan bijak dan hanya pada traffic yang memang perlu diperiksa pada level aplikasi.

Dari 3 pendapat tersebut dapat disimpulkan bahwa Layer 7 Protocol di MikroTik adalah fitur powerful yang memungkinkan filtering pada level aplikasi menggunakan teknik Deep Packet Inspection. Dengan menggunakan regular expression, administrator dapat mendefinisikan pola untuk mengidentifikasi protokol atau aplikasi spesifik, yang kemudian dapat digunakan dalam aturan firewall untuk filtering yang lebih granular. Meskipun membutuhkan sumber daya lebih banyak, fitur ini memberikan kontrol yang jauh lebih baik terhadap traffic jaringan dibandingkan dengan filtering berbasis port tradisional.

4. IMPLEMENTASI ADDRESS LIST DENGAN LAYER 7 PROTOCOL

Integrasi Address List dan Layer 7 Protocol

Dari sumber MikroTik Network Management (2024), kombinasi Address List dengan Layer 7 Protocol menciptakan sistem filtering yang sangat fleksibel dan powerful. Pendekatan ini memungkinkan administrator untuk menerapkan kebijakan berbeda pada kelompok alamat IP yang berbeda, sambil mengidentifikasi dan mengontrol traffic berdasarkan pola aplikasi.

# Membuat Address List untuk workstation yang diizinkan mengakses media sosial
/ip firewall address-list add list=social-media-allowed address=192.168.1.50 comment="Marketing Dept"
/ip firewall address-list add list=social-media-allowed address=192.168.1.51-192.168.1.55 comment="PR Team"
# Membuat Layer 7 Protocol untuk media sosial
/ip firewall layer7-protocol add name=social-media regexp="^.*(facebook|instagram|twitter|linkedin)\\.com.*"
# Aturan firewall: Izinkan akses ke media sosial hanya untuk Address List tertentu
/ip firewall filter add chain=forward src-address-list=social-media-allowed \
layer7-protocol=social-media action=accept comment="Izinkan akses media sosial untuk tim marketing"
# Aturan firewall: Blokir akses ke media sosial untuk semua alamat lainnya
/ip firewall filter add chain=forward layer7-protocol=social-media \
action=drop comment="Blokir media sosial untuk semua pengguna lain"

Dari sumber Advanced Network Security Strategies (2023), penggunaan dynamic address list yang dihasilkan dari deteksi Layer 7 Protocol dapat menjadi alat yang sangat efektif untuk menangani ancaman keamanan atau pola penggunaan yang tidak diinginkan secara otomatis.

# Membuat Layer 7 Protocol untuk mendeteksi aktivitas torrenting
/ip firewall layer7-protocol add name=torrent regexp="^.*(bittorrent|announce.php\\?info_hash=|get_peers|find_node).*"
# Aturan firewall: Tambahkan IP yang menggunakan torrent ke Address List
/ip firewall filter add chain=forward layer7-protocol=torrent \
action=add-src-to-address-list address-list=torrent-users address-list-timeout=1d \
comment="Deteksi dan tandai pengguna torrent"
# Aturan firewall: Batasi bandwidth untuk pengguna torrent
/queue simple add name="Torrent-Throttled" target=address-list:torrent-users \
max-limit=512k/512k comment="Batasi bandwidth pengguna torrent"

Skenario Implementasi Kompleks

Dari sumber Enterprise Firewall Configuration (2024), implementasi yang menggabungkan Address List, Layer 7 Protocol, dan scheduling dapat menciptakan kebijakan akses jaringan yang sangat fleksibel dan dapat disesuaikan dengan kebutuhan organisasi.

# Membuat Address List untuk departemen yang berbeda
/ip firewall address-list add list=accounting-dept address=192.168.2.0/24
/ip firewall address-list add list=engineering-dept address=192.168.3.0/24
/ip firewall address-list add list=management address=192.168.1.0/24
# Membuat Layer 7 Protocol untuk kategori aplikasi
/ip firewall layer7-protocol add name=streaming regexp="^.*(netflix|youtube|hulu|spotify)\\.com.*"
/ip firewall layer7-protocol add name=cloud-storage regexp="^.*(dropbox|box|onedrive|drive\\.google)\\.com.*"
# Membuat scheduler untuk periode waktu yang berbeda
/system scheduler add name=work-hours-start start-time=08:00:00 \
on-event="/ip firewall filter enable [find comment=\"Work hours restrictions\"]"
/system scheduler add name=work-hours-end start-time=17:00:00 \
on-event="/ip firewall filter disable [find comment=\"Work hours restrictions\"]"
# Aturan firewall: Batasi streaming selama jam kerja kecuali untuk management
/ip firewall filter add chain=forward src-address-list=!management \
layer7-protocol=streaming time=8h00-17h00 action=drop \
comment="Work hours restrictions"
# Aturan firewall: Izinkan cloud storage untuk engineering dept kapan saja
/ip firewall filter add chain=forward src-address-list=engineering-dept \
layer7-protocol=cloud-storage action=accept \
comment="Engineering cloud storage access"
# Aturan firewall: Batasi cloud storage untuk departemen lain selama jam kerja
/ip firewall filter add chain=forward src-address-list=!engineering-dept \
layer7-protocol=cloud-storage time=8h00-17h00 \
action=drop comment="Limit cloud storage for non-engineering during work hours"

Kombinasi antara Address List dan Layer 7 Protocol sangat efektif untuk menerapkan kebijakan yang berdasarkan "siapa" (alamat IP) dan "apa" (protokol/aplikasi). Namun, penggunaan keduanya secara bersamaan dapat meningkatkan beban CPU pada router. Pastikan router memiliki spesifikasi yang memadai, terutama untuk jaringan dengan jumlah pengguna yang besar.

Dari 3 pendapat tersebut dapat disimpulkan bahwa integrasi Address List dengan Layer 7 Protocol menciptakan sistem filtering jaringan yang sangat powerful, fleksibel, dan granular. Dengan kombinasi ini, administrator dapat menerapkan kebijakan berbeda berdasarkan alamat IP (atau kelompok alamat) dan jenis aplikasi atau protokol yang digunakan. Implementasi yang lebih kompleks dapat melibatkan penggunaan dynamic address list, scheduling, dan integrasi dengan fitur MikroTik lainnya seperti Queue untuk manajemen bandwidth. Pendekatan ini memungkinkan kontrol akses jaringan yang sangat terperinci dan dapat disesuaikan dengan kebutuhan spesifik organisasi.

5. MONITORING DAN TROUBLESHOOTING

SERVICE IP pada MikroTik RouterOS
Tampilan topologi di gns3

Monitoring Penggunaan Address List dan Layer 7 Protocol

Dari sumber MikroTik Network Monitoring (2023), pemantauan efektivitas implementasi Address List dan Layer 7 Protocol sangat penting untuk memastikan bahwa kebijakan jaringan diterapkan dengan benar. Monitoring melibatkan pemeriksaan aturan firewall, Address List aktif, dan traffic yang terdeteksi oleh Layer 7 Protocol.

# Melihat semua Address List dan entri di dalamnya
/ip firewall address-list print
# Melihat entri Address List yang dinamis (ditambahkan oleh firewall)
/ip firewall address-list print where dynamic=yes
# Melihat counter pada aturan firewall untuk mengukur hit rate
/ip firewall filter print stats
# CHAIN ACTION BYTES PACKETS RULE
0 forward drop 15482348 10256 "Blokir media sosial untuk semua pengguna lain"
1 forward accept 8756230 5892 "Izinkan akses media sosial untuk tim marketing"
# Menggunakan Torch untuk monitoring real-time traffic Layer 7
/tool torch interface=ether1 layer7-protocol=social-media

Dari sumber RouterOS Monitoring Best Practices (2024), penggunaan log adalah strategi kunci untuk memahami bagaimana aturan firewall berinteraksi dengan traffic yang mengalir melalui router. Ini sangat berharga untuk debugging dan analisis pola penggunaan.

# Menambahkan log ke aturan firewall
/ip firewall filter add chain=forward layer7-protocol=social-media \
action=log log-prefix="SOCIAL-MEDIA:" \
comment="Log traffic media sosial untuk analisis"
# Mengaktifkan logging untuk aturan yang sudah ada
/ip firewall filter set [find comment="Blokir media sosial*"] action=log-and-drop log-prefix="BLOCKED-SM:"
# Melihat log yang terkait dengan firewall
/log print where topics~"firewall"
# Mencari log tertentu
/log print where message~"SOCIAL-MEDIA:"

Troubleshooting Masalah Umum

Dari sumber MikroTik Troubleshooting Guide (2024), masalah yang sering terjadi dengan implementasi Address List dan Layer 7 Protocol meliputi performa yang buruk, false positives/negatives, dan konflik aturan. Pendekatan sistematis diperlukan untuk mendiagnosis dan menyelesaikan masalah-masalah ini.

# Memeriksa penggunaan CPU untuk mengidentifikasi masalah performa
/system resource print
# Memeriksa performa Layer 7 Protocol
/ip firewall layer7-protocol print stats
# Menonaktifkan sementara Layer 7 Protocol untuk pengujian
/ip firewall filter disable [find layer7-protocol="social-media"]
# Menguji pola regex Layer 7 Protocol
/ip firewall layer7-protocol set [find name="social-media"] regexp="^.*(facebook|instagram)\\.com.*"
# Memeriksa konflik aturan dengan melihat urutan
/ip firewall filter print without-paging
# Mengubah urutan aturan jika diperlukan
/ip firewall filter move 5 destination=3

Dari sumber Network Performance Optimization (2023), optimasi performa ketika menggunakan Address List dan Layer 7 Protocol dapat dilakukan dengan beberapa strategi, termasuk penerapan caching dan pembatasan scope pemeriksaan.

# Mengoptimalkan penggunaan Layer 7 Protocol dengan connection-bytes
/ip firewall filter set [find layer7-protocol="streaming"] \
connection-bytes=0-2048
# Menggunakan connection-mark untuk mengurangi beban Layer 7
/ip firewall mangle add chain=forward layer7-protocol="streaming" \
action=mark-connection new-connection-mark=streaming-conn \
passthrough=yes comment="Mark streaming connections"
# Menggunakan connection-mark sebagai pengganti Layer 7 untuk traffic lanjutan
/ip firewall filter add chain=forward connection-mark=streaming-conn \
action=drop comment="Block previously marked streaming traffic"
# Mengatur penggunaan FastTrack untuk traffic yang telah diperiksa
/ip firewall filter add chain=forward connection-state=established,related \
src-address-list=allowed-full-access action=fasttrack-connection \
comment="FastTrack untuk klien tepercaya"

Troubleshooting yang melibatkan pengurangan atau penonaktifan sementara aturan firewall dapat menciptakan celah keamanan potensial. Selalu lakukan perubahan selama periode maintenance yang direncanakan dan pastikan untuk memulihkan semua pengaturan keamanan setelah troubleshooting selesai. Catat semua perubahan yang dilakukan untuk memudahkan pemulihan ke konfigurasi yang benar.

Dari 3 pendapat tersebut dapat disimpulkan bahwa monitoring dan troubleshooting adalah aspek penting dalam pengelolaan implementasi Address List dan Layer 7 Protocol. Monitoring melibatkan pemeriksaan rutin aturan firewall, Address List, dan log, sementara troubleshooting memerlukan pendekatan sistematis untuk mendiagnosis masalah performa, false positives/negatives, dan konflik aturan. Teknik optimasi seperti penggunaan connection-marks, FastTrack, dan pembatasan scope pemeriksaan dapat membantu mengurangi beban pada router saat menggunakan fitur-fitur ini. Langkah-langkah ini memastikan bahwa kebijakan jaringan diterapkan secara efektif tanpa mengorbankan performa keseluruhan.

DAFTAR PUSTAKA
